九江EPS泡沫板廠

EPS泡沫板生產(chǎn)工藝 1、九江EPS泡沫板廠懸浮聚合EPS珠粒：不溶于水的聚乙烯單體在懸浮穩(wěn)定劑和劇烈攪拌下分離為液滴，接著在引發(fā)劑的作用下，聚合而成聚合物顆粒，然而經(jīng)過冷卻、...

聯(lián)系電話：13607022966

聯(lián)系客服在線留言

產(chǎn)品詳情

EPS泡沫板生產(chǎn)工藝
1、九江EPS泡沫板廠懸浮聚合EPS珠粒：不溶于水的聚乙烯單體在懸浮穩(wěn)定劑和劇烈攪拌下分離為液滴，接著在引發(fā)劑的作用下，聚合而成聚合物顆粒，然而經(jīng)過冷卻、固液分離、干燥、篩選等處理而成可發(fā)性EPS顆粒。通常聚合過程分為兩個(gè)階段：一是40攝氏度至90攝氏度后，恒溫聚合5h;二是90攝氏度至120攝氏度，然后恒溫聚合5h，一般二次升溫前即加入發(fā)泡劑‘阻燃劑等添加劑。eps珠粒的粒徑約為Φ0.5-1.5mm。
2、EPS珠粒的預(yù)發(fā)泡：可發(fā)性EPS珠粒在發(fā)泡機(jī)中用飽和蒸汽加熱到其玻璃化轉(zhuǎn)變溫度以后，發(fā)泡劑在其中緩慢擴(kuò)散并形成Φ2-5mm的EPS大顆粒。預(yù)發(fā)泡時(shí)間一般在3分鐘左右，其間，EPS顆粒的體積可緩慢增加至原來(lái)的40-80倍。
3、EPS大顆粒的存放和熟化：空氣滲入到冷卻成接近真空的EPS珠粒中直至內(nèi)外壓力平衡。EPS顆粒的熟化時(shí)間一般為12-24h。

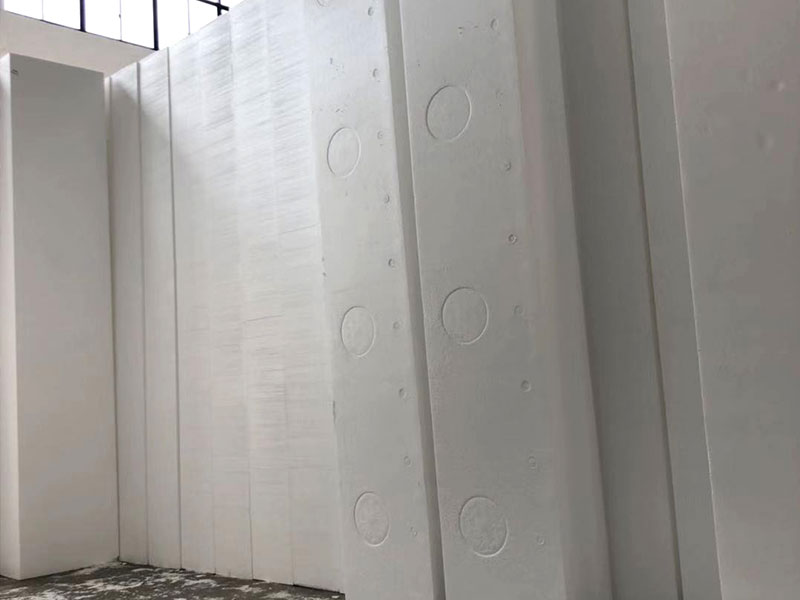

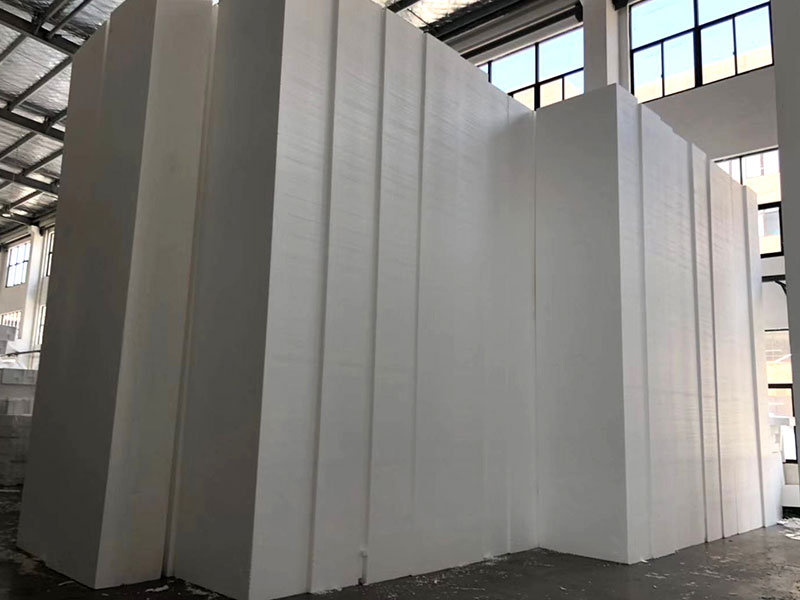

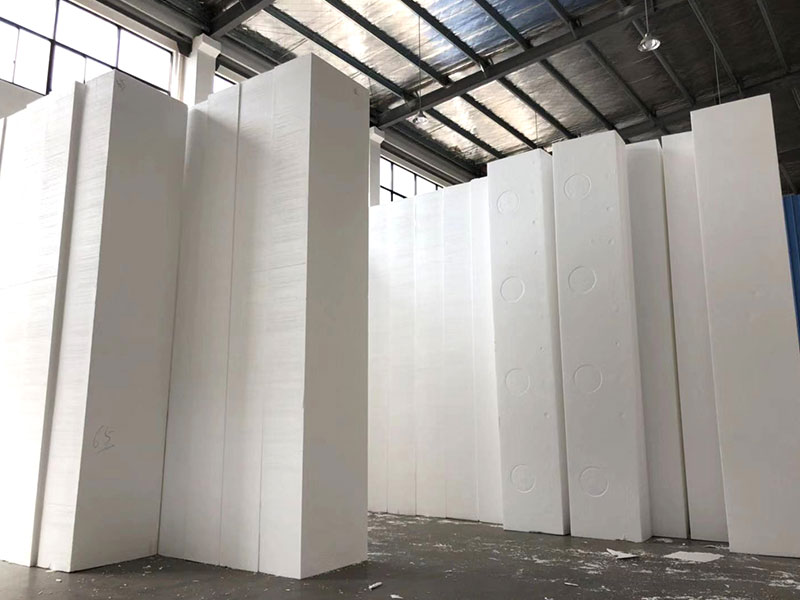

4、模塑EPS大板塊：EPS大顆粒在大模內(nèi)模塑成1m×1.2m×6m或其它規(guī)格的大板塊，其過程分為充模、蒸汽加熱、冷卻、脫模等階段。模塑一塊大板的時(shí)間一般為10分鐘。

設(shè)備展示
